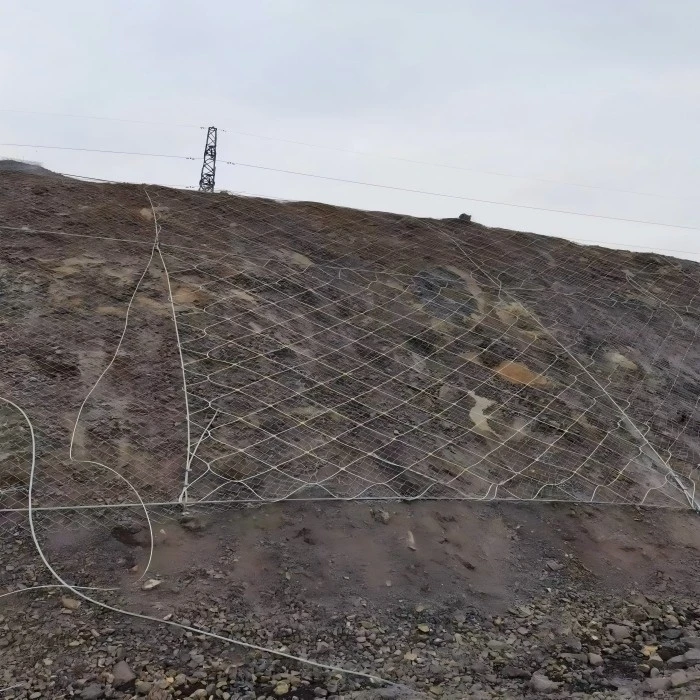

Aktívne systémy ochrany pred pádom skaly pozostávajú zo sietí z oceľových lán (napr. D0/08/300), nosných káblov, kotevných tyčí a šijacích lán. Tieto systémy aplikujú aktívne napätie na povrch svahu, aby obmedzili pohyb skál, zabránili zvetrávaniu a odlupovaniu a posilnili nestabilné horninové masívy. V závislosti od konfigurácie dosahuje systém Active Rockfall Protection Systems životnosť 30 až 50 rokov pri štandardnom žiarovo pozinkovanom povlaku-.
Technické parametre
|
Komponent |
Špecifikácia |
Podrobnosti |
|
Sieť z drôteného lana (model D0/08/300) |
Veľkosť oka: 300×300 mm (kosoštvorec); Priemer drôtu: Φ8,0 mm; Pevnosť v ťahu: väčšia alebo rovná 1770 MPa; Prerušovacia sila jedného drôtu: Väčšia alebo rovná 40 kN |
Veľkosť panelu: 4 m × 4 m; Materiál: žiarovo-pozinkované oceľové lano |
|
Oceľové pletivo (SO/2,2/50) |
Priemer drôtu: Φ2,2 mm; Veľkosť oka: 50×50 mm |
Veľkosť panelu: 2,6 m × 10,2 m; Materiál: Pozinkovaný oceľový drôt |
|
Horizontálne nosné lano |
Φ16 mm (1×19 konštrukcia) |
Vypínacia sila Väčšia alebo rovná 120 kN |
|
Vertikálne nosné lano |
Φ12 mm (1×19 konštrukcia) |
Vypínacia sila Väčšia alebo rovná 70 kN |
|
Šijacie lano |
Φ8 mm |
Rovnaký materiál ako hlavná sieť |
|
Systémová kotviaca tyč |
Φ16 mm; Dĺžka: 2,0–4,0 m (v prípade pôdy dlhšia) |
Rozostup: 4,5 m × 4,5 m; Odolnosť proti vytiahnutiu väčšia alebo rovná 50 kN |
|
Ochranná energia |
Menej ako alebo rovné 100 kJ (štandardná konfigurácia GPS2) |
– |
|
Ochrana proti korózii |
Žiarovo-pozinkované ponorom (zinok s plošnou hmotnosťou 100 g/m² alebo viac) |
Životnosť 30 rokov alebo viac; Galfan Väčšie alebo rovné 50 rokov; PE-potiahnuté Viac ako 20 rokov alebo rovné (nepriame svetlo) |
|
Pred{0}}napnutie (okrajové lano) |
10–50 kN |
Zabezpečuje kontakt s povrchom svahu |
Výhody produktu (podporované{0}}údaje)
- Pevnosť v ťahu drôteného lana väčšia alebo rovná 1770 MPa, sila pri pretrhnutí jedného drôtu väčšia alebo rovná 40 kN.
- Odolnosť proti vytiahnutiu kotevnej tyče Väčšia alebo rovná 50 kN (Φ16 mm kotva, dĺžka 2–4 m).
- Ochranná energia Menej alebo rovná 100 kJ pre model GPS2, vhodný pre akcie so stredným pádom skál.
- Žiarovo-galvanizovaný povlak (väčšia alebo rovná 100 g/m²) poskytuje službu rovnajúcu sa alebo viac ako 30 rokov; Povlak Galfan sa predlžuje na viac alebo rovných 50 rokov.
- Medzná sila Φ16 mm horizontálneho nosného lana väčšia alebo rovná 120 kN, Φ12 mm vertikálneho lana väčšia alebo rovná 70 kN.
Aplikácie
Diaľnice a železničné zárezy
Banské a lomové svahy
Svahy mestskej infraštruktúry
Pôdne násypy a zvetrané skalné steny
Dlhodobé-projekty odolné voči korózii-(GTC-65A/B)
Predstavenie spoločnosti

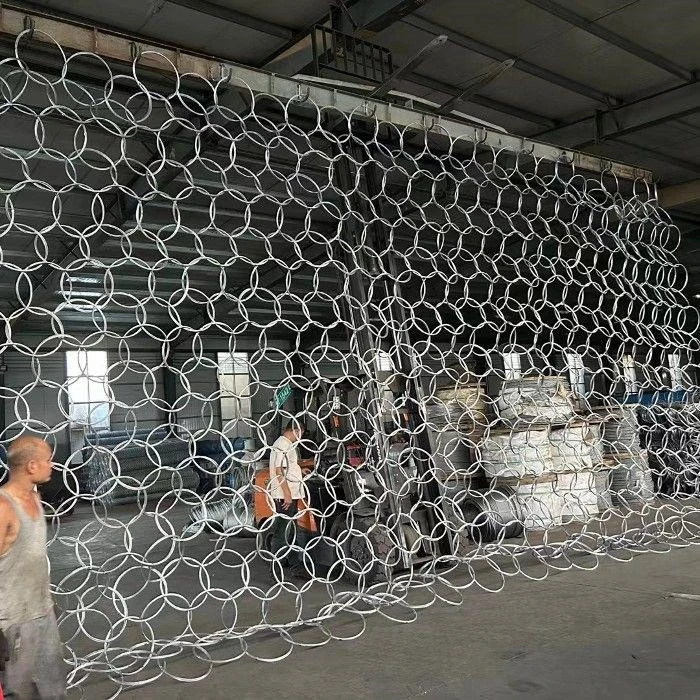

Chengshuai Slope Protection Engineering Co., Ltd. (predtým Hebei Xincheng Slope Protection Net Co., Ltd.) bola založená v roku 2008 so základným imaním viac ako 10 miliónov RMB a výrobnou plochou takmer 10 000 m². Spoločnosť je vybavená domácimi pokročilými CNC automatickými výrobnými linkami na ochranné siete. Medzi jej hlavné produkty patria flexibilné ochranné systémy SNS, káblové bariéry, plotové siete, gabionové siete a siete z drôtených lán, podporené profesionálnymi schopnosťami výskumu a vývoja a komplexným sortimentom produktov.
FAQ
Q1: Aký je rozdiel medzi GPS2 a GAR2?
Odpoveď: GPS2 obsahuje dvojvrstvovú-ochranu so sieťou z drôteného lana a oceľovým pletivom na malé úlomky skál. GAR2 používa iba sieť z drôteného lana, vhodnú pre stabilné skalné svahy bez malých úlomkov.
Otázka 2: Aká je životnosť aktívnych systémov ochrany pred pádom skaly?
Odpoveď: So štandardným žiarovo{0}}galvanizovaným povlakom (väčším alebo rovným 100 g/m²) systém vydrží 30 rokov alebo viac. Povlak Galfan poskytuje viac ako alebo rovný 50 rokom a PE-povlak väčší alebo rovný 20 rokom (nepriame svetlo).
Q3: Ktorý model je vhodný pre svahy s malými skalami?
Odpoveď: Odporúča sa GPS2 alebo GTC-65A. GTC-65A poskytuje až 100-ročnú antikoróznu životnosť, ale jeho kapacita výstuže je 70–80 % GPS2 a nie je vhodná pre skalné bloky väčšie ako 1 m³.
